换热器管子检测方法

涡流检测和IRIS检测的技术比较

1、检测性能指标：
n涡流检测应符合JB/T4730.6-2005标准要求；
nIRIS能检出Φ2 × 0.2mm 平底孔以及长宽深分别为10 × 1× 0.1mm 的槽。

2、换热器管子的检测技术比较
n换热器管子的检测方法有涡流检测和超声波检测。
n涡流检测技术一般采用内穿过式差分探头或/和绝对式探头进行检测，涡流检测是利用比较法，需要制作一要与被检管子相同(同规格、同材料、同批号等)的样管，将检测信号与样管的人工缺陷比较才能得出实际缺陷的大致情况，对在役管子的检测受影响因素较多，检测结果误差可能较大。
n超声波检测使用内旋转超声装置(IRIS)，配合计算机C扫描软件，与涡流检测相比，IRIS对管子的检测结果只与材料的声速相关，因此检测结果误差比较小，但检测灵敏度和检测速度不及涡流检测。

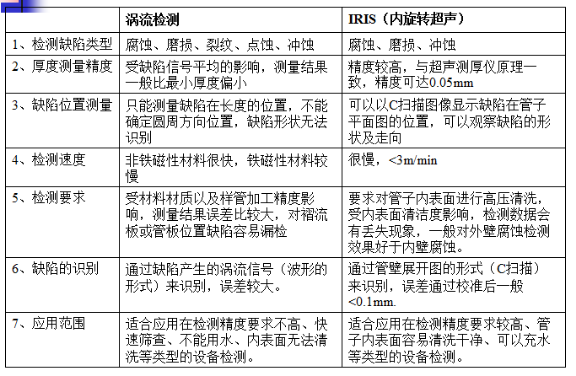

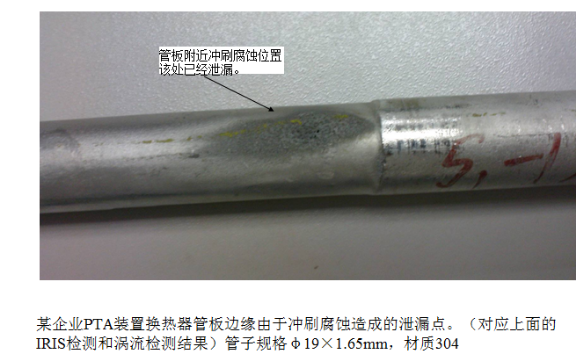

3、涡流检测与IRIS检测比较

4、非铁磁性管子对比试样涡流检测结果

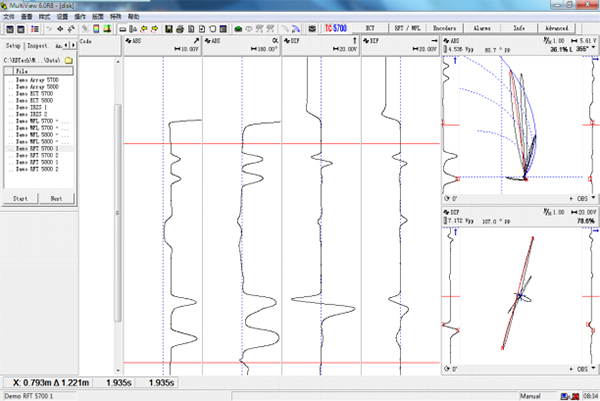

涡流检测结果以平面阻抗图(相位)来识别缺陷深度
5、碳钢对比样管远场涡流检测结果

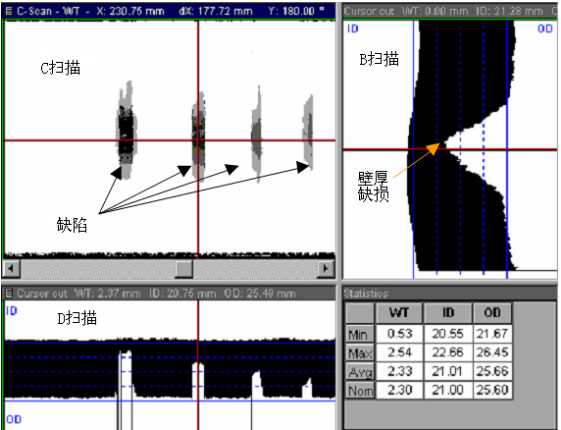

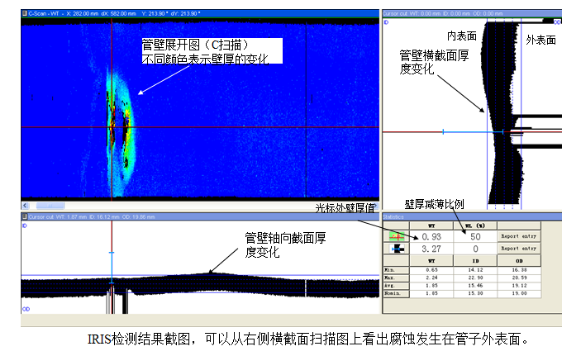

IRIS对比试样检测结果图

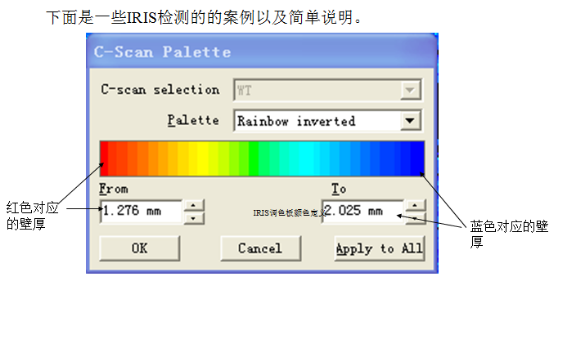

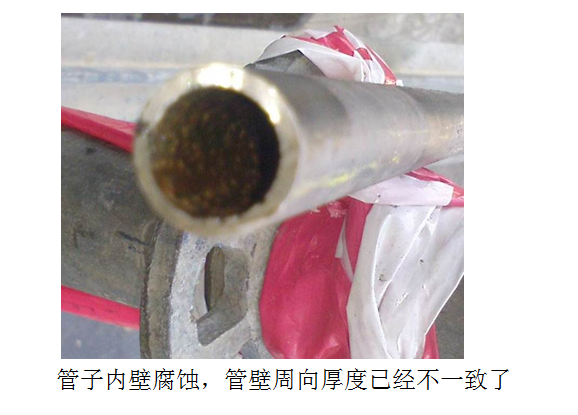

IRIS检测结果以超声测厚方法得到各截面的图像及测量结果

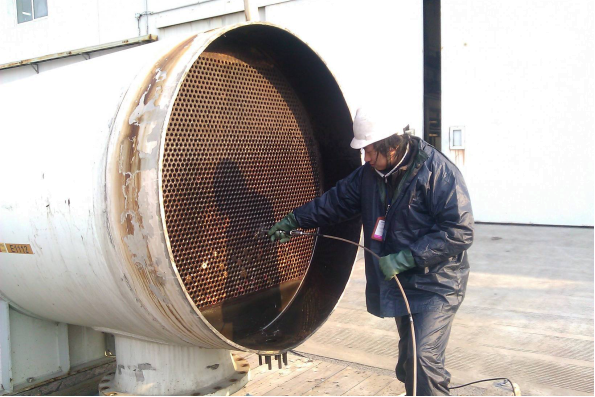

换热器现场涡流检测

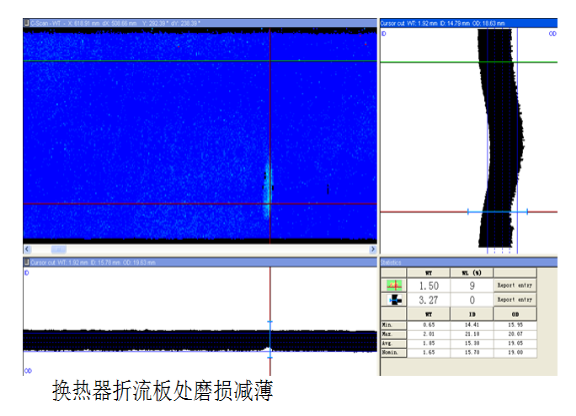

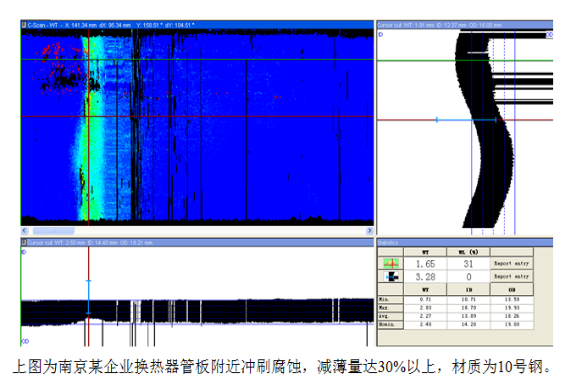

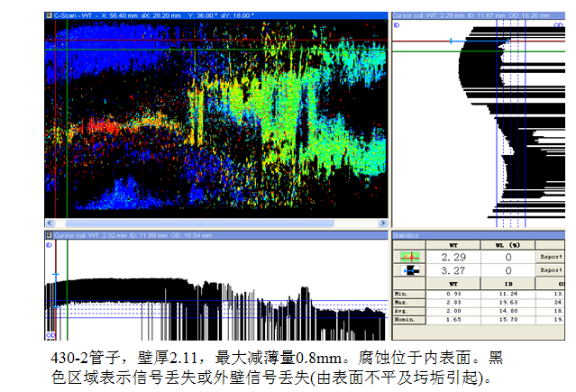

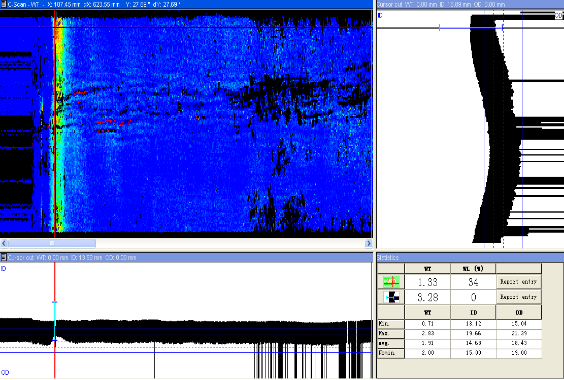

IRIS现场检测图
